В мастерской оказался телевизор Samsung UE32H4510, который не проявлял ни малейших признаков жизни. При включении на экране лишь появляется надпись «Smart», но к счастью, это только начало ремонта.
Погружение в процесс

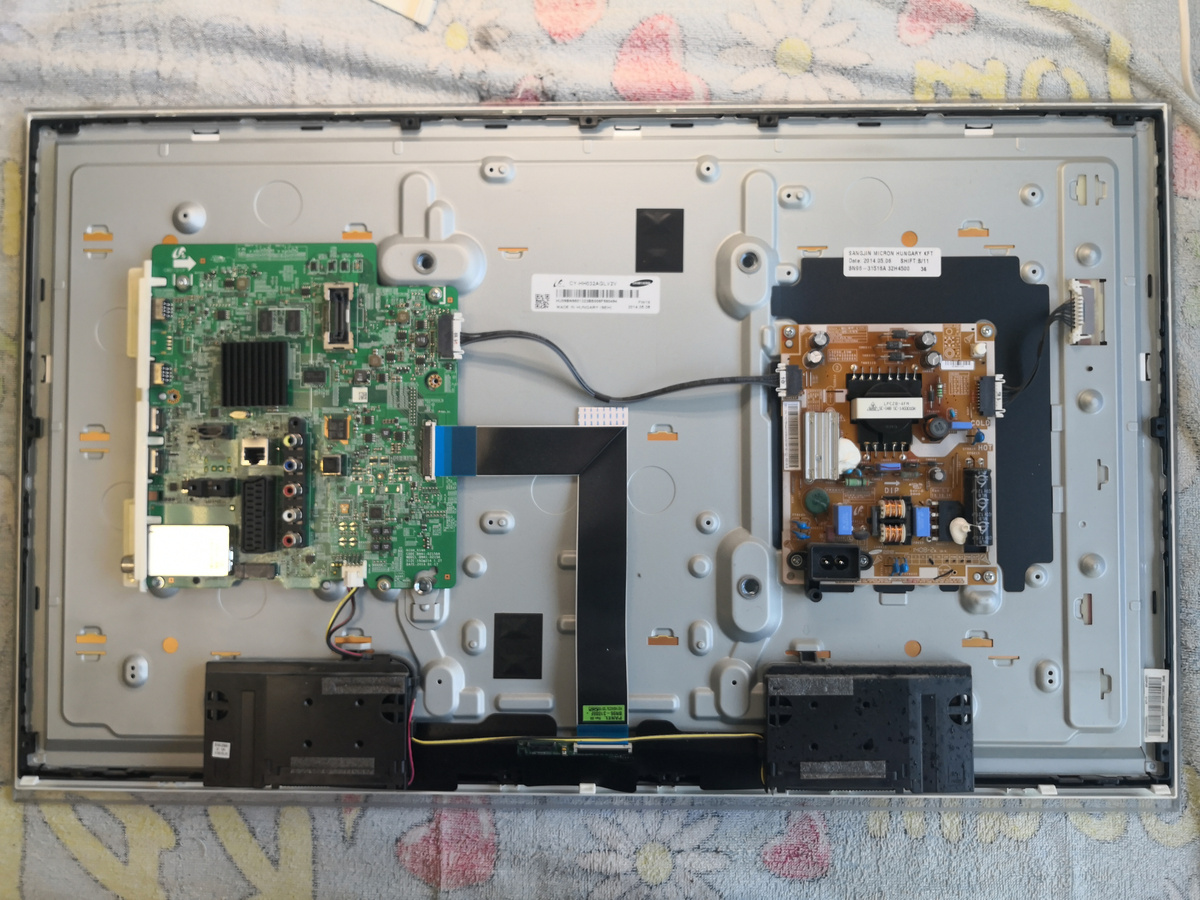

Процесс разборки телевизора стал настоящим открытием. Удивительно, но за белой верхней рамкой скрывалась еще одна черная. Обычно на такой рамке можно увидеть знакомый логотип Samsung, однако здесь его не оказалось. После этого следует путь к светодиодным линейкам, где их оказалось три по семь трехвольтовых светодиодов с не самой привычной маркировкой.
Необычная поломка
На этапе диагностики возникли дополнительные загадки: светодиоды не просто вышли из строя — все три линейки оказались в коротком замыкании. Это редчайший случай! Проверка напряжения на выходе драйвера показала нормальные результаты, что вселило надежду на успешный ремонт без неоправданных затрат.
К сожалению, оригинальных трехлинейных комплектов не оказалось в продаже. Но тут на помощь пришел аналог — набор из четырех линейок с почти идентичной маркировкой. Однако, при установке выяснилось, что новые линейки немного не подходят по размеру. К счастью, справиться с этой проблемой можно было с помощью обычного напильника.
Ключевые этапы восстановительного процесса
- После установки новых линейок была проведена доработка по току: к уже существующему резистору добавили еще одно сопротивление на 1,1 Ом, что помогло избежать перегрузки.
- При тестировании телевизора вновь активно выползала та же надпись, но на этот раз устройству удалось выйти на рабочий режим, что подарило настоящее удивление.
Так, телевизор, ранее засекреченный логотипом, снова зажегся, и теперь показал свое истинное «я». А если коротко, то в процессе ремонта это было настоящее приключение с неожиданными поворотами событий, о котором читатели смогут узнать больше в следующей статье.
